Fungsi Gambar Kerja? Pengertian, Fungsi dan Elemen

Fungsi gambar kerja – Halo, saya di sini untuk berbagi cerita dari pengalaman bertahun-tahun di dunia arsitektur. Coba bayangkan sejenak: Anda baru saja membeli sebuah lemari pakaian canggih yang datang dalam puluhan kepingan.

Apa yang pertama kali Anda cari? Pasti buku panduannya, kan? Mustahil rasanya merakit sesuatu yang rumit hanya dengan modal “kira-kira” dan “feeling”. Hasilnya bisa jadi lemari yang miring, pintu tidak pas, atau bahkan ada baut sisa yang membuat was-was.

Sebagai praktisi yang telah menangani berbagai proyek, saya ingin mengajak Anda menyelami dunia di balik garis-garis teknis ini. Setelah membaca artikel ini, Anda akan paham betul mengapa fungsi gambar kerja begitu vital dan bagaimana dokumen ini bisa menjadi penyelamat proyek Anda dari bencana.

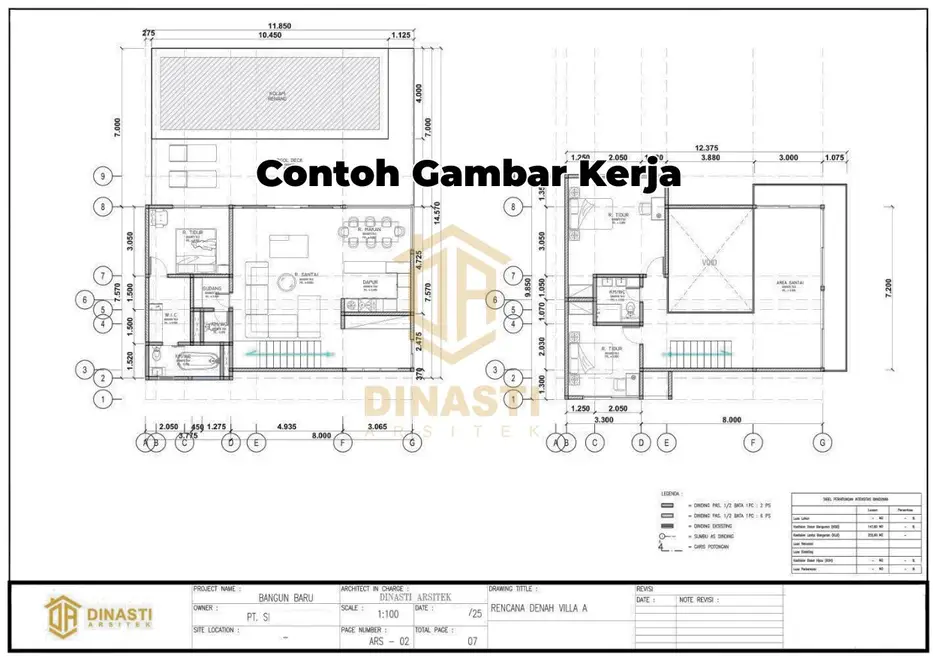

Pengertian Gambar Kerja

Jadi, apa yang dimaksud dengan gambar kerja? Mari kita bedah bersama.

Definisi Gambar Kerja

Secara sederhana, pengertian gambar kerja adalah sebuah set instruksi visual yang super detail. Ia berfungsi sebagai jembatan yang menerjemahkan ide dan konsep indah di kepala arsitek (dan Anda sebagai klien) ke dalam wujud fisik bangunan yang nyata.

Anggap saja ini adalah “bahasa universal” atau “kitab suci” dalam sebuah proyek konstruksi. Dokumen ini harus bisa dibaca dan dipahami oleh semua pihak yang terlibat, mulai dari arsitek, insinyur struktur, kontraktor, pengawas, hingga para tukang di lapangan.

Dalam dunia konstruksi, gambar kerja juga sering disebut dengan istilah kerennya Detail Engineering Design (DED). Nama ini menegaskan bahwa isinya bukanlah sekadar sketsa, melainkan rancangan teknis yang sangat terperinci dan sudah diperhitungkan dengan matang.

Elemen Kunci dalam Gambar Kerja

Sebuah set gambar kerja yang lengkap bukan hanya selembar denah. Ia adalah kumpulan dokumen komprehensif yang terdiri dari banyak elemen penting, di antaranya:

• Informasi Proyek (Kop Gambar): Ini seperti “sampul buku” yang memberikan identitas pada setiap lembar gambar. Isinya mencakup nama proyek, nama klien, nama arsitek, skala gambar, judul gambar (misalnya “Denah Lantai 1”), dan nomor lembar.
• Garis dan Simbol: Setiap garis dalam gambar kerja punya arti. Garis tebal, garis tipis, garis putus-putus, semuanya adalah kode yang sudah distandarisasi secara internasional. Begitu pula dengan simbol-simbol untuk material (dinding, beton, kayu), pintu, jendela, hingga simbol kelistrikan dan perpipaan.
• Dimensi dan Skala: Inilah jantung dari akurasi. Setiap ukuran, mulai dari panjang dinding, tinggi plafon, hingga lebar jendela, dicantumkan dengan presisi. Skala yang konsisten memastikan semua yang tergambar bisa diwujudkan dengan ukuran yang tepat di lapangan.
• Notasi dan Keterangan: Ini adalah catatan-catatan penting yang melengkapi gambar, seperti penunjuk arah mata angin, nama setiap ruangan, legenda material yang digunakan, kode elevasi (ketinggian dari titik nol), serta garis penanda potongan.

Perbedaan Gambar Kerja dengan yang Lain

Banyak klien sering bingung membedakan berbagai jenis gambar dalam sebuah proyek. Agar tidak salah kaprah, mari kita luruskan perbedaannya:

• Gambar Konsep/Presentasi: Ini adalah gambar yang Anda lihat di awal. Biasanya berupa gambar 3D yang cantik dan fotorealistis. Tujuannya adalah untuk “menjual” visi dan estetika desain kepada Anda. Fokusnya pada tampilan visual, bukan detail teknis untuk membangun.
• Gambar IMB/PBG: Ini adalah versi gambar yang disederhanakan, dibuat khusus untuk memenuhi persyaratan perizinan dari pemerintah daerah. Isinya hanya mencakup informasi esensial yang diminta, seperti denah, tampak bangunan, dan potongan dasar. Tujuannya murni untuk legalitas, bukan sebagai panduan konstruksi.
• Gambar Kerja (DED): Inilah gambar yang kita bahas. Sifatnya sangat teknis, detail, dan lengkap. Isinya mencakup semua informasi yang dibutuhkan oleh tim di lapangan untuk membangun proyek dari nol hingga selesai. Tujuannya adalah untuk eksekusi.
• Gambar Terlaksana (As-Built Drawing): Ini adalah gambar final yang dibuat setelah bangunan selesai. Fungsinya adalah untuk merekam kondisi akhir bangunan, termasuk jika ada perubahan-perubahan kecil yang terjadi selama proses konstruksi. Tujuannya adalah sebagai dokumentasi untuk keperluan perawatan dan renovasi di masa depan.

Singkatnya, jika gambar konsep adalah brosur liburan yang indah, maka gambar kerja adalah peta, jadwal penerbangan, dan detail itinerary yang memastikan Anda sampai ke tujuan dengan selamat.

Fungsi dari Gambar Kerja

Sekarang kita masuk ke inti pembahasan. Banyak yang bertanya, sebutkan fungsi gambar kerja atau jelaskan fungsi dari gambar kerja secara rinci. Berikut adalah lima fungsi utamanya yang saling berkaitan dan membentuk fondasi kesuksesan sebuah proyek.

Sebagai Panduan Pelaksanaan di Lapangan

Ini adalah fungsi gambar kerja yang paling mendasar. Gambar kerja adalah “peta” dan “resep” yang harus diikuti oleh kontraktor dan seluruh timnya di lapangan. Tanpa gambar ini, mereka akan bekerja berdasarkan asumsi, kebiasaan, atau “feeling”, yang sangat berisiko. Gambar kerja memberikan instruksi yang jelas dan pasti mengenai:

• Dimensi setiap ruangan dan elemen bangunan.
• Jenis material yang harus digunakan (misalnya, jenis keramik, merek cat, ukuran besi beton).
• Metode pemasangan yang benar.
• Urutan pengerjaan yang sistematis dan efisien.

Sebagai Alat Komunikasi

Bayangkan sebuah proyek tanpa gambar kerja. Pemilik punya bayangan A, arsitek punya visi B, dan kontraktor menafsirkan C. Kekacauan pasti terjadi. Gambar kerja berfungsi sebagai bahasa pemersatu yang memastikan semua pihak—pemilik, arsitek, insinyur, kontraktor—berada di “halaman yang sama”.

Ini secara drastis mengurangi potensi miskomunikasi, perdebatan, dan konflik di lapangan yang bisa menghambat dan merusak suasana kerja. Semua orang merujuk pada satu sumber kebenaran yang sama.

Sebagai Dokumen Teknis dan Administratif

Gambar kerja bukan sekadar panduan, ia memiliki kekuatan hukum. Dokumen ini menjadi bagian yang tidak terpisahkan dari surat perjanjian atau kontrak kerja konstruksi antara Anda sebagai pemilik dengan pihak kontraktor.

Artinya, jika hasil pekerjaan di lapangan menyimpang dari apa yang tertera di gambar kerja, Anda memiliki dasar hukum yang kuat untuk meminta perbaikan atau bahkan mengajukan klaim. Untuk proyek berskala besar, gambar kerja juga menjadi dasar dalam proses lelang (tender) untuk memilih kontraktor.

Sebagai Dasar Perhitungan Struktur dan Anggaran

Bagaimana cara mengetahui berapa biaya yang dibutuhkan untuk membangun rumah? Jawabannya ada di gambar kerja. Dari gambar yang detail, seorang quantity surveyor atau kontraktor dapat menghitung volume setiap pekerjaan dengan sangat akurat. Misalnya, berapa meter kubik beton yang dibutuhkan, berapa banyak jumlah bata, berapa meter persegi luas keramik, dan seterusnya.

Perhitungan volume yang akurat inilah yang menjadi dasar penyusunan Rencana Anggaran Biaya (RAB) yang realistis dan dapat dipertanggungjawabkan. Tanpa gambar kerja, RAB hanyalah tebakan kasar yang kemungkinan besar akan meleset jauh. Selain itu, di dalam gambar kerja juga terdapat perhitungan teknis struktur yang memastikan bangunan Anda aman, kokoh, dan tahan lama.

Sebagai Acuan Kualitas dan Pengawasan

Gambar kerja menetapkan standar kualitas yang diharapkan dari sebuah proyek. Di dalamnya tercantum spesifikasi material, detail finishing, hingga teknik pengerjaan yang harus dipenuhi. Bagi pengawas proyek (baik itu konsultan independen, arsitek, atau Anda sendiri), gambar kerja berfungsi sebagai checklist utama. Setiap tahapan pekerjaan dapat diperiksa dan dibandingkan dengan gambar untuk memastikan semuanya sudah sesuai dengan standar yang telah disepakati.

Jenis-Jenis Gambar Kerja

Sebuah set gambar kerja yang lengkap itu ibarat tubuh manusia, terdiri dari berbagai sistem yang saling bekerja sama. Bukan hanya satu jenis gambar, melainkan beberapa disiplin ilmu yang terintegrasi.

Gambar Arsitektur

Ini adalah “kulit” dan tampilan luar dari bangunan. Gambar arsitektur berfokus pada aspek fungsi ruang, tata letak (layout), dan estetika. Contohnya meliputi:

• Site Plan: Menunjukkan posisi bangunan di dalam lahan, lengkap dengan batas-batas tanah, akses jalan, dan area taman.

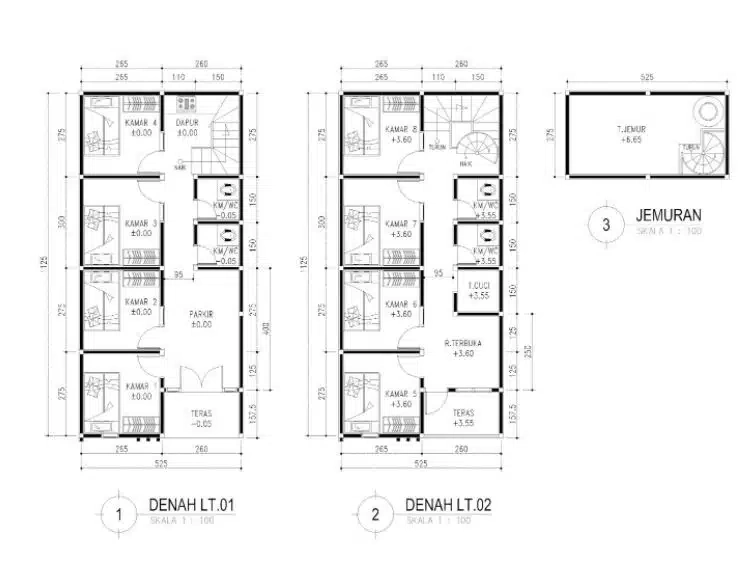

• Denah: Peta tampak atas setiap lantai yang menunjukkan susunan ruangan, ukuran, posisi pintu, dan jendela.
• Tampak: Wajah atau fasad bangunan dari berbagai sisi (depan, belakang, samping).
• Potongan Arsitektural: Irisan vertikal bangunan untuk menunjukkan ketinggian plafon, lantai, dan detail arsitektural lainnya.
• Rencana Pola Lantai, Plafon, dan Detail Kusen.

Gambar Struktur

Jika arsitektur adalah kulit, maka struktur adalah “tulang”-nya. Bagian ini sangat krusial karena menyangkut keamanan dan kekokohan bangunan. Gambar struktur merinci kerangka bangunan. Contohnya:

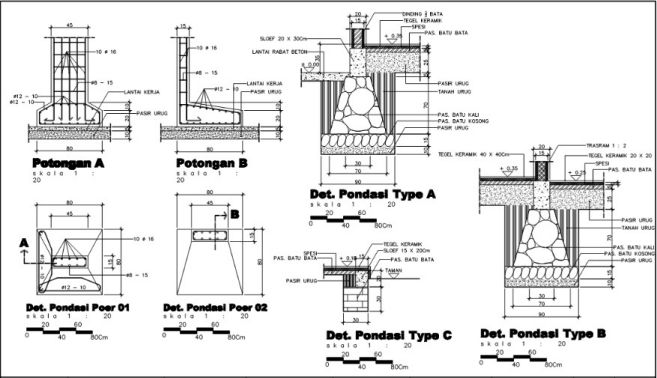

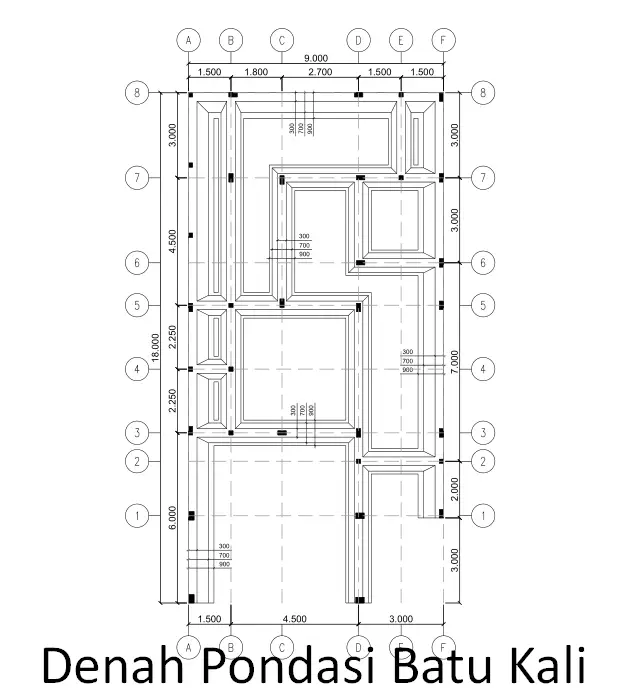

• Rencana Pondasi: Menjelaskan jenis, ukuran, dan kedalaman pondasi.
• Denah Sloof, Kolom, dan Balok: Peta perletakan tiang-tiang dan balok penyangga struktur.
• Detail Pembesian (Penulangan): Gambar yang sangat rinci tentang bagaimana besi-besi beton harus dirangkai.
• Rencana Rangka Atap.

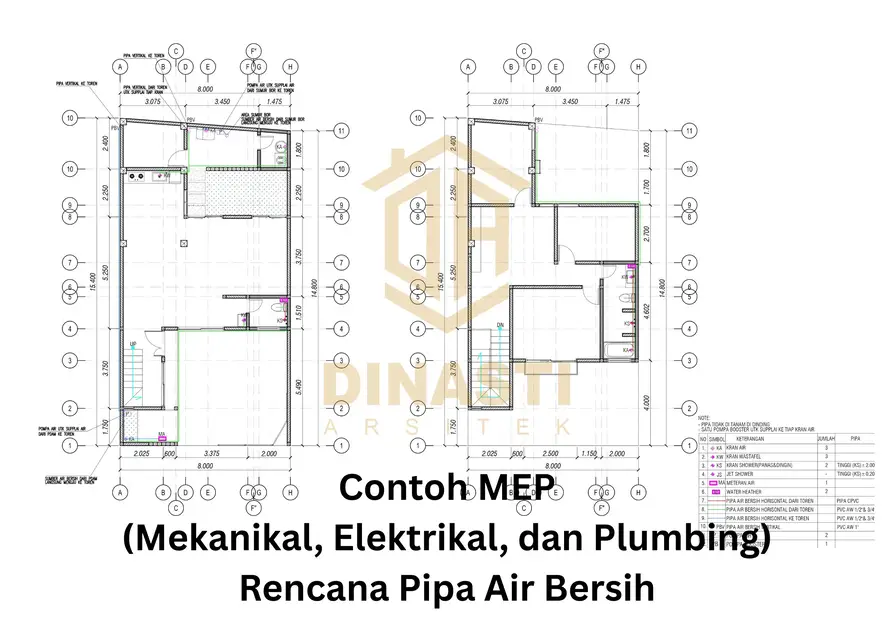

Gambar Mekanikal, Elektrikal, dan Plumbing (MEP)

Ini adalah “sistem peredaran darah dan saraf” bangunan. Gambar MEP memastikan bangunan nyaman untuk dihuni dan semua sistem pendukungnya berfungsi dengan baik. Terdiri dari:

• Mekanikal: Biasanya terkait sistem sirkulasi udara atau HVAC (Heating, Ventilation, and Air Conditioning) untuk bangunan komersial.
• Elektrikal: Peta jalur kelistrikan, termasuk lokasi titik lampu, saklar, stop kontak, panel MCB, dan terkadang penangkal petir.
• Plumbing: Peta jalur pipa air bersih (panas dan dingin), air kotor, air hujan, hingga detail septic tank dan sumur resapan.

Gambar Detail dan Potongan Teknis

Ini adalah gambar “zoom-in” atau perbesaran pada bagian-bagian yang rumit atau kritis. Tujuannya adalah untuk memberikan instruksi yang sangat jelas tentang cara merakit atau membangun sambungan-sambungan penting agar tidak terjadi kesalahan. Contohnya adalah detail sambungan antara kolom dan balok, detail waterproofing di area kamar mandi, atau detail konstruksi tangga.

Manfaat Gambar Kerja bagi Pihak Terkait

Penting untuk dipahami bahwa gambar kerja memberikan manfaat nyata bagi setiap orang yang terlibat dalam proyek, bukan hanya untuk tukang.

Bagi Arsitek

Bagi kami para arsitek, gambar kerja adalah cara terbaik untuk mentransfer visi dan ide desain secara akurat tanpa ada ruang untuk salah tafsir. Ini memastikan bahwa hasil akhir pembangunan benar-benar sesuai dengan konsep yang telah kami rancang dan telah Anda setujui.

Bagi Kontraktor

Bagi kontraktor, gambar kerja adalah anugerah. Mereka mendapatkan panduan kerja yang jelas dan pasti, sehingga tidak perlu lagi menebak-nebak atau mengambil keputusan teknis di luar wewenang mereka. Ini memudahkan mereka dalam merencanakan logistik material, penjadwalan pekerjaan, dan mengalokasikan tenaga kerja secara efisien.

Bagi Pemilik Proyek

Bagi Anda sebagai pemilik, manfaatnya adalah yang terbesar. Anda mendapatkan kepastian bahwa bangunan yang akan Anda terima sesuai dengan harapan. Anda memiliki alat kontrol anggaran yang efektif karena RAB menjadi jauh lebih akurat. Anda juga merasakan keamanan dan transparansi selama proses pembangunan. Lebih dari itu, dokumentasi yang lengkap ini juga penting untuk legalitas dan dapat meningkatkan nilai jual properti Anda di masa depan.

Bagi Pengawas / Konsultan

Bagi pengawas, gambar kerja adalah tolok ukur utama. Dokumen ini menjadi dasar mereka dalam melakukan inspeksi dan kontrol kualitas di lapangan, serta memudahkan identifikasi jika ada pekerjaan yang tidak sesuai dengan rencana.

Jika Tidak Ada Gambar Kerja?

Sekarang, mari kita bayangkan skenario mimpi buruk: membangun tanpa gambar kerja. Ini seperti berlayar di lautan luas tanpa kompas dan peta. Apa saja domino bencana yang akan berjatuhan?

Kesalahan Konstruksi dan Pemborosan Material

Tanpa panduan, pekerjaan di lapangan menjadi sangat rentan terhadap kesalahan. Ukuran ruangan bisa salah, dinding menjadi miring, posisi jendela tidak simetris, atau bahkan struktur pondasi yang kurang kuat. Setiap kesalahan ini sering kali harus diperbaiki dengan cara membongkar bagian yang sudah jadi. Proses bongkar-pasang ini adalah pemborosan material dan uang yang sangat nyata.

Keterlambatan Proyek

Setiap proses bongkar-pasang, setiap perdebatan karena ketidakjelasan, dan setiap waktu yang terbuang untuk menunggu keputusan dadakan akan membuat jadwal proyek Anda berantakan. Proyek yang molor berarti biaya tukang terus berjalan, dan ini akan menambah beban biaya yang harus Anda tanggung.

Perbedaan Hasil dengan Desain Awal

Ini adalah sumber kekecewaan terbesar. Rumah impian yang Anda bayangkan di awal bisa jadi sangat berbeda dengan hasil akhirnya. Ruangan yang terasa lebih sempit dari seharusnya, sirkulasi udara yang pengap, atau pencahayaan alami yang minim adalah konsekuensi nyata dari pembangunan yang tidak terencana.

Biaya Tambahan di Luar Perencanaan

Ini adalah puncak dari semua masalah di atas. Akumulasi dari biaya material yang terbuang, biaya tenaga kerja ekstra karena proyek molor, dan biaya perbaikan tak terduga akan membuat anggaran Anda membengkak tak terkendali. Anggapan “hemat” dengan tidak membuat gambar kerja di awal terbukti menjadi ilusi yang justru berakhir jauh lebih mahal.

Mau Bangun Rumah/Bangunan? Wujudkan Bersama Kami

Setelah memahami betapa krusialnya sebuah perencanaan yang matang melalui gambar kerja, langkah selanjutnya adalah memilih partner yang tepat untuk mewujudkannya. Partner yang tidak hanya bisa menggambar, tetapi juga memahami setiap detail teknis untuk memastikan impian Anda terwujud dengan sempurna.

Siapa Dinasti Arsitek?

Kami adalah Dinasti Arsitek, sebuah firma arsitektur profesional dan berpengalaman yang berbasis di Kediri. Namun, jangkauan layanan kami tidak terbatas. Kami siap melayani kebutuhan desain dan konstruksi di seluruh Indonesia hingga ke level Asia. Komitmen utama kami adalah pada kualitas, detail, dan kepuasan Anda sebagai klien.

Keunggulan Dinasti Arsitek

Kami percaya bahwa bangunan yang hebat lahir dari perencanaan yang hebat. Keunggulan kami terletak pada tim ahli multidisiplin, proses desain yang kolaboratif dengan klien, dan pemahaman mendalam tentang pentingnya gambar kerja yang akurat, detail, dan mudah dieksekusi di lapangan. Kami tidak hanya mendesain, kami merencanakan kesuksesan proyek Anda.

Layanan Dinasti Arsitek

Kami menyediakan layanan arsitektur yang komprehensif untuk menjawab segala kebutuhan Anda:

• Jasa Desain Rumah Modern: Mewujudkan hunian kontemporer yang fungsional dan estetis.
• Jasa Arsitek Rumah Kost dan Penginapan: Merancang properti investasi yang efisien dan menarik.
• Jasa Gambar Rumah Lengkap dengan RAB: Memberikan paket perencanaan lengkap, dari gambar kerja detail hingga perhitungan anggaran yang akurat.
• Desain Interior Rumah dan Kantor: Menciptakan ruang dalam yang nyaman, produktif, dan sesuai karakter Anda.
• Konsultan Struktur Bangunan: Memastikan bangunan Anda memiliki fondasi dan kerangka yang kokoh dan aman.
• Renovasi dan Kontraktor Rumah: Menjadi partner Anda baik dalam merenovasi sebagian maupun membangun keseluruhan proyek.

Hubungi Kami

Jangan biarkan proyek impian Anda dibangun di atas ketidakpastian. Mari kita mulai dengan fondasi perencanaan yang kuat. Konsultasikan proyek impian Anda bersama kami hari ini dan biarkan tim profesional kami membantu Anda mewujudkannya.

Kesimpulan

Pada akhirnya, gambar kerja bukanlah sekadar tumpukan kertas berisi garis-garis teknis yang rumit. Ia adalah investasi paling cerdas yang bisa Anda lakukan di awal proyek. Ia adalah fondasi dari kesuksesan, keamanan, dan efisiensi sebuah proses pembangunan.

Dengan memprioritaskan perencanaan yang matang melalui gambar kerja profesional, Anda tidak sedang mengeluarkan biaya tambahan, melainkan sedang membeli ketenangan pikiran, kepastian hasil, dan perlindungan terhadap aset berharga Anda.

FAQ

1. Apa perbedaan paling mendasar antara gambar untuk IMB dan gambar kerja untuk konstruksi?

Perbedaan utamanya terletak pada tujuan dan tingkat detail. Gambar IMB (atau sekarang PBG) dibuat hanya untuk tujuan perizinan kepada pemerintah. Isinya lebih sederhana dan hanya mencakup informasi minimal yang disyaratkan. Sementara itu, gambar kerja dibuat sebagai panduan untuk proses konstruksi di lapangan. Isinya sangat detail, teknis, dan komprehensif, mencakup semua aspek mulai dari arsitektur, struktur, hingga MEP (Mekanikal, Elektrikal, Plumbing) agar tukang bisa membangun dengan benar.

2. Apakah untuk renovasi kecil saya tetap memerlukan gambar kerja?

Sangat disarankan. Meskipun skalanya lebih kecil, renovasi tetap melibatkan perubahan struktur, tata letak, atau sistem utilitas. Gambar kerja untuk renovasi, walau mungkin tidak selengkap membangun baru, akan memastikan pekerjaan berjalan efisien, hasilnya menyatu dengan bangunan lama, dan mencegah kesalahan bongkar-pasang yang membuang biaya. Terutama jika renovasi melibatkan area vital seperti kamar mandi atau dapur, gambar kerja menjadi sangat penting.

3. Siapa saja yang seharusnya bisa membaca dan memahami gambar kerja dalam sebuah proyek?

Idealnya, semua pihak yang terlibat dalam pengambilan keputusan teknis harus bisa memahaminya. Ini termasuk arsitek (sebagai pembuat), insinyur sipil (untuk struktur), kontraktor (sebagai pelaksana utama), kepala tukang/mandor (sebagai pemimpin di lapangan), dan pengawas proyek. Sebagai pemilik, Anda tidak harus mengerti setiap detail teknis, tetapi memahami denah, tampak, dan potongan secara umum akan sangat membantu Anda dalam mengawasi dan memastikan proyek berjalan sesuai keinginan.

4. Mengapa gambar MEP (Mekanikal, Elektrikal, Plumbing) penting padahal sistemnya tidak terlihat?

Justru karena tidak terlihat, perencanaannya harus matang sejak awal. Kesalahan pada jalur pipa air kotor, korsleting listrik karena jalur kabel yang salah, atau sirkulasi udara yang buruk adalah masalah serius yang sulit dan mahal untuk diperbaiki setelah bangunan jadi. Gambar MEP memastikan semua “sistem organ” vital di dalam dinding dan lantai rumah Anda terpasang dengan benar, aman, dan efisien, demi kenyamanan dan keamanan jangka panjang.

5. Bagaimana gambar kerja bisa membantu saya menghemat biaya, padahal pembuatannya sendiri membutuhkan biaya?

Ini adalah tentang investasi versus biaya. Biaya pembuatan gambar kerja adalah investasi di awal untuk mencegah biaya tak terduga yang jauh lebih besar di kemudian hari. Dengan gambar kerja, Anda bisa mendapatkan RAB yang akurat sehingga terhindar dari overbudget. Anda juga mencegah kesalahan konstruksi yang memerlukan bongkar-pasang (pemborosan material dan waktu). Efisiensi kerja meningkat, proyek selesai tepat waktu (menghemat biaya tukang), dan hasil akhir sesuai harapan. Penghematan dari semua ini nilainya jauh melampaui biaya pembuatan gambar kerja itu sendiri.
